DM103系列

DM103系列

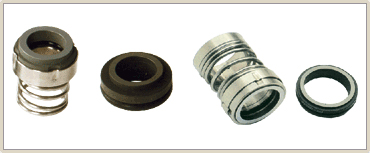

103 系列机械密封件为内装、内流、单端面、单弹簧非平衡结构。并圈弹簧传动。为一机部和石化部所属十余个单位联合设计。经证定，其结构简单、容易制造、拆装方便，使用可靠，经济耐用，符合国情。适合安装在各类新老回转式泵的密封腔内。

适用范围：
◇ 被密封介质：采用不同材质可适应中等腐　　　　　　　蚀性或非腐蚀性介质
◇ 密封腔压力：
　高黏度润滑性较好的介质： ≤0.8 MPa
　低黏度润滑性较差的介质： ≤0.5 MPa
◇ 密封腔温度：-45～+200 ℃
◇ 转速：≤3000r/min

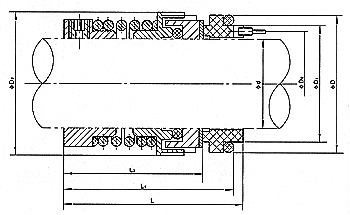

	d	D	D1	D2	D3	D0	L	L1±0.5
	H6	H8	H11	D2	D3	D0	L	L1±0.5
103-16	16	33	25.5	33	36	21	56	52	40
103-18	18	36	28.5	35	38	23	60	56	44
103-20	20	40	30.5	37	40	25	63	58	44
103-22	22	42	32.5	39	42	27	67	62	48
103-25	25	45	35.5	42	45	30	67	62	48
103-28	28	48	38.5	45	48	33	69	64	50
103-30	30	50	40.5	52	55	35	75	70	56
103-35	35	55	45.5	57	60	40	79	74	60
103-40	40	58	51	56	56	56	76	69	56
103-45	45	65	55.5	67	70	50	90	85	71
103-50	50	70	60.5	72	75	55	94	89	75
103-55	55	75	65.5	77	80	60	96	91	77
103-60	60	80	70.5	82	85	65	96	91	77
103-65	65	90	80.5	92	95	73	111	106	89
103-70	70	97	85.5	97	100	78	116	110	91
103-75	75	102	90.5	102	110	83	116	110	91
103-80	80	107	95.5	107	105	88	123	117	98
