DM121系列

DM121系列

本系列适用与污水、油类及一般弱腐蚀介质，静环有石墨环、硬质环、碳化硅环。如果使用在较强的腐蚀介质，可以改○型川为四氟Ｖ型川。
本系列机械密封是 120系列改进型，改动环为○型川调节型，利用弹簧座上的两只销钉套在叶轮上的传动，是密封的左右旋得以控制，可以任意旋向，可以采用图示中的静环尺寸，安装更简单。

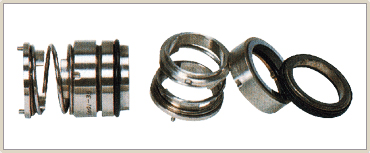

1、静环○型圈 2、静环座 3、静环 4、动环 5、动环○型圈 6、动环座
7、传动套 8、弹簧 9、弹簧座 10、静唤橡胶座 11、石墨静环或碳化硅静环

型号	d	d1	d2	D	D1	D2	L	L1	L2	L3	D3	d3	H	h
121-25	26.5	25	32	40	34	39	47	40	19	4	40	26.5	7	1.5
121-30	31.5	30	37	45	39	44	50	43	19	4	45	31.5	7	1.5
121-35	36.5	35	42	50	44	49	53	40	20	4	50	36.5	7	1.5
121-40	41.5	40	48	58	51	57	57	50	20	4	58	41.6	8.5	1.5
121-45	46.5	45	53	63	56	62	61	54	20	4	63	46.5	8.5	1.5
121-50	51.5	50	59	70	62	68	63	55	20	4	70	51.5	9.5	1.5
121-55	56.5	55	64	75	67	73	64	57	22	4	75	56.5	9.5	1.5
121-60	61.5	60	69	80	72	78	65	58	22	4	80	61.5	10	2
121-65	66.5	65	74	85	77	83	67	60	23	4	85	66.5	10	2
121-70	71.5	70	80	92	83	90	70	63	25	4	92	71.5	12	2
121-75	76.5	75	85	97	88	95	72	65	25	4	97	76.5	12	2
121-80	81.5	80	92	105	95	105	72	65	25	4	105	81.5	12	2
注：静环可以采用上边总图中的饿形式，切安装长度应为 L 尺寸减 L2尺寸加超 H尺寸等于总长。
